Hur väljer jag diametern för O-ringtråd?
När du väljer tråddiametern förO-ring, Följande nyckelfaktorer bör beaktas:
Kompressionshastighet:
Beräkna kompressionshastigheten (W) baserad på tvärsnittsdiametern (d 0) för O-ringen i det fria tillståndet och avståndet (h) mellan spårets botten och den förseglade ytan.
Vid statisk tätning tar cylindriska statiska tätningsanordningar i allmänhet w =10%~ 15%; Platta statiska tätningsanordningar tar w =15%~ 30%.
Vid dynamisk tätning tas kompressionshastigheten för återgående rörelsetätning i allmänhet som w =10%~ 15%; Rotary rörelsetätning måste överväga Joule -värmeeffekten, och kompressionshastigheten tas vanligtvis som W =10%~ 15%.
Tätningsytråhet:
Ytråheten bör ligga inom intervallet 3. 2-6. 3μm för att säkerställa god lufttäthet.
När ytråheten överstiger 12,5 um har O-ringen dålig kontakt med tätningsytan och är benägen att luftläckage.
Tätningsspårform:
Tätningsspåret är i allmänhet rektangulärt, och spårbredden bör vara större än tråddiametern för O-ringen för att lämna tillräckligt med utrymme så att O-ringen endast deformeras utan volymkomprimering efter installationen.
Tätningsringmaterial:

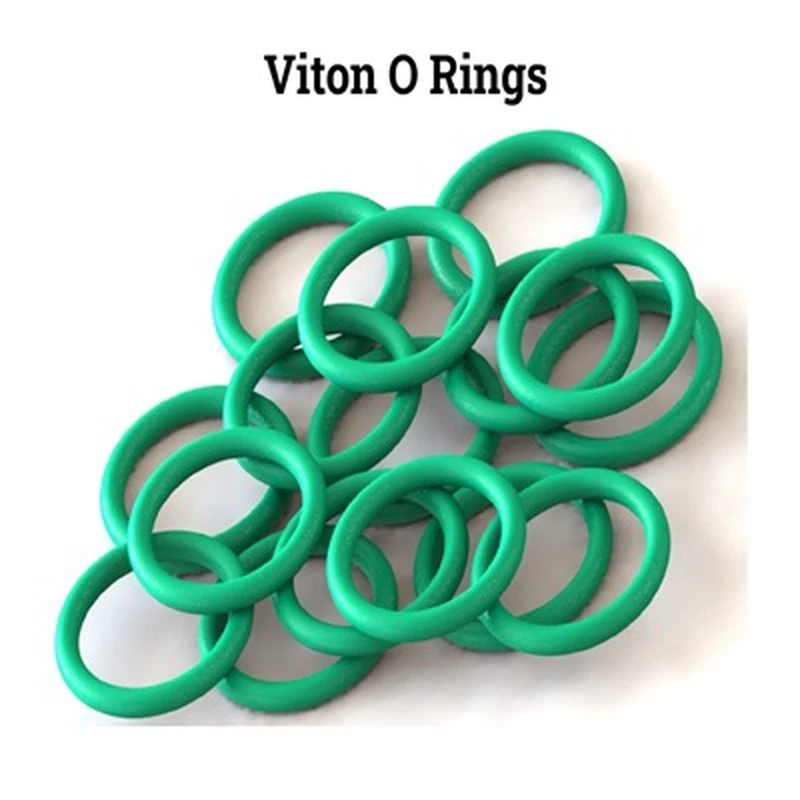

Vanliga material inkluderarnitrilgummi (NBR), Fluororubber (FKM),silikongummi (VMQ), Etylenpropylengummi (EPDM), kloroprengummi (CR), etc.
Hårdheten bör vara cirka 70 strand en hårdhet för att säkerställa god överbryggning och tätningsprestanda.
O-ring inre diameter Val:
Välj lämplig inre diameter beroende på O-ringens position och lufttrycket den utsätts för. Till exempel bör den inre diametern på O-ringen vid inlopps- och utloppshylspositionen vara 1% ~ 3% mindre än den inre diametern på spåret; O-ringens ytterdiameter vid den dynamiska passningen och explosionssäker ventilpositionen bör vara 1% ~ 2% större än spårets ytterdiameter.
Specifikationer för tråddiameter:
Enligt nationella standarder GB 1235-76, GB3452. 1-88 och GB3452. 1-92, inkluderar tråddiameterspecifikationerna för O-ringar 1,9, 2,4, 3,1, 3,5, 5,7, etc.
Enligt den internationella standard ISO uttrycks vanligtvis tråddiameterspecifikationen för O-ringen som inre diameter × tvärsnittsdiameter, såsom 7,5 × 1,8, 10,46 × 5,33, etc.
När du väljer tråddiametern för O-ringen, bör faktorer såsom kompressionshastighet, tätning av ytråhet, tätningsspårform, tätningsringsmaterial, O-ring inre diameterval och tråddiameterspecifikation övervägas omfattande för att säkerställa att O-ringen kan uppfylla specifika tätningskrav.
